論理回路の問題

■H29秋
問23 入力G =0のときはX = A ,Y =Bを出力し,G =1のときはX = A,Y = Bを出力する回路はどれか。
H29a-問2
【正解】ウ

■H29春

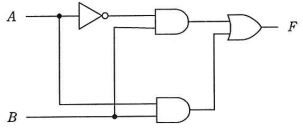

問23 図の回路が実現する論理式はどれか。ここで,論理式中の“・”は論理積,“+”は論理和を表す。
H29h-問23
ア F = A
イ F = B
ウ F = A・B
エ F = A+B
【正解】イ

■H27秋
問22 図の論理回路の動作の説明として,適切なものはどれか。
H27a-問22JPG
ア A=0,B=0のとき,C及びDは前の状態を保持する。
イ A=0,B =1のとき,Bの値を反映してD=1になる。
ウ A=1,B =0のとき,C =1,  D =0になる。
エ A=1,B =1のとき,c及びDは前の状態を保持する。
【正解】エ

(H26春AP問23と同じ)

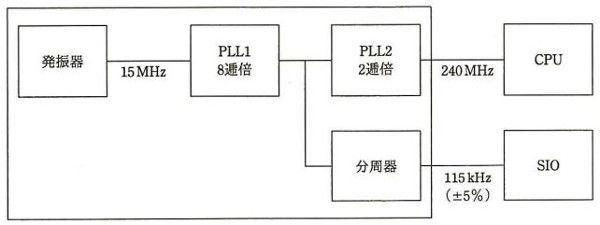

問23 ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15 MHzの発振器と,内部のPLL1,PLL2及び分周器の組合せでCPUに240 MHz,シリアル通信(SIO)に115 kHz のクロック信号を供給する場合の分周器の値は幾らか。ここでシリアル通信のクロック精度は±5%以内に収まればよいものとする。
H27a-問23JPG
ア 1/24
イ 1/26
ウ 1/28
エ 1/210
【正解】エ

■H27春

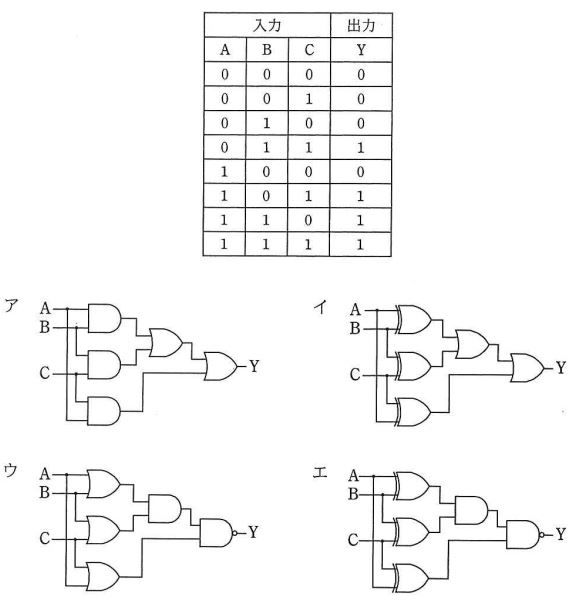

問22 真理値表に示す3入力多数決回路はどれか。
H27h-問22
【正解】ア

■H26秋
問20 図の論理回路において,5=1,R=1,X=0,Y=1のとき,Sを一旦0にした後,再び1に戻した。この操作を行った後のX,Yの値はどれか。
H26a-問20
ア X=0,Y=0     イ X=0,Y=1     ウ X=1,Y=0     エ X=1,Y=1
【正解】ウ

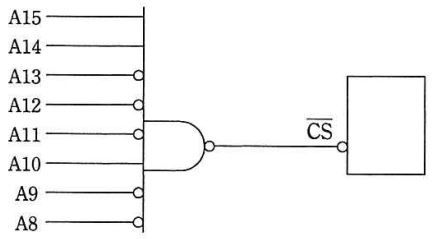

問21 図の回路を用いてアドレスバスからCS信号を作る。CS信号がLのときのアドレス範囲はどれか。ここで,アドレスバスはA0~A15の16本で,A0がLSBとする。また,解答群の数値は16進数である。
H26a-問21
ア 3B00~3BFF     イ 8300~9BFF
ウ A400~A4FF     エ C400~C4FF
【正解】エ

■H26春
問20 NAND素子を用いた次の組合せ回路の出力Zを表す式はどれか。ここで,論理中の“・”は論理積,“+”は論理和,“X”はX←の否定を表す。

ア X・Y     イ X+Y     ウ X・Y     エ X+Y
【正解】イ


■H25秋
問24 図の回路において出力がx = 0,y = 1である状態から,x = 1,y = 0に変える入力a及びbの組合せはどれか。
H25a-問24
ア a = 0,b = 0
イ a = 0,b = 1
ウ a = 1,b = 0
エ a = 1,b = 1
【正解】イ

■H25春

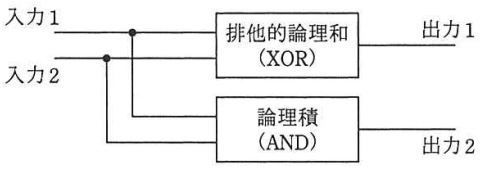

問24 図に示す構造の論理回路は,どの回路か。
H25h-問24
ア 減算   イ 乗算     ウ 全加算     エ 半加算
【正解】エ
