Ciscoのシミュレーションツールである。

https://www.netacad.com/ja/courses/packet-tracer/introduction-packet-tracer
Sign up todayのEnglishをクリック →英語しかない
ユーザ登録をする
NetworkingAcademyのページから、上のバーの「リソース」>「Packet Tracerのダウンロード」
146MBほどのファイル。
使うには認証が求められる。
参考までに、GNS3というシミュレーションソフトもある。
https://www.infraexpert.com/info/gns3index.html

■使い方
以下に導入部分の解説動画がある。
https://www.youtube.com/watch?v=zQPKa_norEI
以下にあるように、全てのコマンドがサポートされているわけではない。
https://kitakantech.com/cisco-packet-tracer-bgp/
下にPCやルータ、スイッチ、ケーブル(雷)、インターネット(雲)が並んでいて、それを配置していく。
ためしに、PCとスイッチを接続してみよう。
・PCらしきアイコンを選ぶと、右に候補が出る。PCだけではなく、ServerやIphoneなどもある。
・ネットワーク機器も同様。スイッチやルータが選べる。たとえば、Catalyst2960を選ぶ。
・両者を配置して、ケーブルを接続しよう。黒い線が通常のLANケーブル(だと思う)
 このとき、どのポートに接続するかも選べる。Catalystであれば、FastEthenet0/1に接続

(2)PCの操作
①PCを選んでDesktopからコマンドプロンプトを起動。ipconfigを実行すると、IPアドレスが設定されていないことがわかる
Desktopタブから、「IP Configuration」を選択。ここで、FastEhternet0の設定をする。IPアドレスは192.168.1.101、サブネットマスク 255.255.255.0、デフォルトゲートウェイ192.168.1.254
 保存は不要
 →ipconfigで設定の確認
③Pingを打ってみよう
 ping 192.168.1.254
  もちろんエラーになります。

(3)L2スイッチの操作
2960を操作する。
CLIから
enable
conf t
int vlan 1
ip address 192.168.1.200 255.255.255.0
no shutdown
end
sh run
これで、PCとスイッチが相互にping疎通ができるはず。
ダメなら、Configをwrite mem でSaveしたり(基本は不要)、sh int でIFを確認したり、SWからPingを打ってみよう。

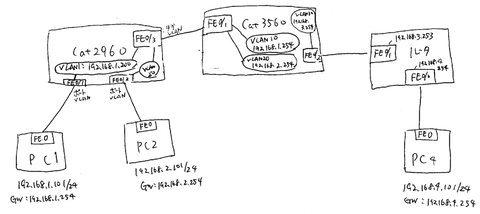

★今回のコマンドとは変わってしまっているが、こんな構成図を作ってはどうだろうか。
nw-kousei


(3)L3スイッチの動作
3560を配置
CLIで操作する。
まず、noを入力して、自分で設定できるようにする。
enable
conf t
int fa0/1
switchport mode access
switchport access vlan 10
no shutdown
end
sh run



## vlanの作成とIPアドレスの設定
conf t
int vlan 10
ip address 192.168.1.254 255.255.255.0
no shutdown
end
ping 192.168.1.101


int vlan 20
ip address 192.168.2.254 255.255.255.0
no shutdown
end

## タグVLANの設定

switchport trunk encapsulation dot1q
switchport mode trunk
switchport trunk allowed vlan 10,20
no shut

##ルーティングの設定

ip routing
router ospf 1
network 192.168.1.0 0.0.0.255 area 0
network 192.168.2.0 0.0.0.255 area 0

##pc3
ip address 192.168.3.101 255.255.255.0

##ルータ
conf t
int fa0/0
ip address 192.168.3.254 255.255.255.0
no shu

conf t
int fa0/1
ip address 192.168.2.253 255.255.255.0
no shu
ip routing
router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 192.168.2.0 0.0.0.255 area 0
