問２３　図の回路が実現する論理式はどれか。ここで，論理式中の“・”は論理積，“+”は論理和を表す。
問23
正解は、イです。

論理回路の説明（以下を参照）に従い、丁寧に01を当てはめましょう。
http://sm.seeeko.com/archives/65910666.html

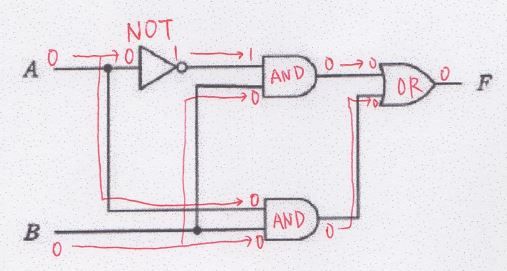

たとえば、A=0,B=0とすると、Fの結果は0になります。（以下）
and
これを全パターン実施すると
A B F
0 0 0
0 1 1
1 0 0
1 1 1
となります。つまり、B=Fです。
